單托輥皮帶秤
撥打0595-85759933可以免費獲得單托輥皮帶秤報價單
更新時間:2016-07-05 ?閱讀數:22983 ? 皮帶秤
產品:?jiǎn)瓮休伷С?
類型:皮帶秤、電子皮帶秤、單托輥皮帶秤、雙托輥皮帶秤、或多托輥皮帶秤
一、該類電子皮帶秤性能特點
▼電子皮帶秤無運動部件,維護量少。
▼電子皮帶秤秤體不變形,計量穩定,精度高。
▼電子皮帶秤堅固的稱重架橋,耐沖擊,特別適合惡劣環境下工作。
▼電子皮帶秤采用密封軸承支架,力傳遞精確穩定,零點恢復快。
▼電子皮帶秤多種標定方法,多種輸出接口可滿足多種控制要求及遠程通訊控制要求。
二、該類電子皮帶秤的系統組成:
1.皮帶秤型稱重橋架
2稱重傳感器,
3.60-12C型速度傳感器
4.測速滾筒
5.電腦積算儀(亦稱為顯示控制器、儀表,)

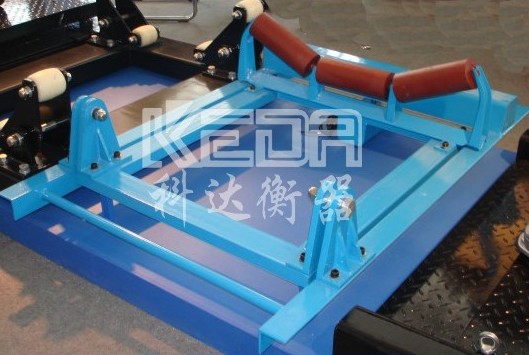

(一)皮帶秤稱重橋架
科達衡器稱重橋架在單杠桿上裝有兩組托輥,外側支承采用無磨擦耳軸支點,采用一只拉式傳感器中間支承,。這種封閉裝置可以防震、防潮、防腐冀防止物料堆積,因而在惡劣的環境中不發生使用刀口裝置和軸承裝置帶來的問題。
皮帶秤稱重橋架的主梁采用矩形鋼管,整個稱重橋架具有足夠高的鋼性、較小的自重,外表積灰面積達到最低、有效利用稱重傳感器的量程,有利于提高皮帶秤的零點鑒別力。 無運動和易損件。為了保證整個系統的穩定性,高精度電阻應變片式傳感器安裝于受拉部分,抗側向力,減少非線性誤差。對于比重較輕物料的測量可采用配重稱架。
(二)測速傳感器
測速傳感器安裝在尾部滾筒,測速滾筒或測速滾輪上,測速滾筒/滾輪安裝在回程皮帶的上表面,消除了皮帶打滑造成的影響。該測速傳感器為數字式無炭刷脈沖發生器,皮帶運行時,速度傳感器發出一系列速度脈沖,每一個脈沖代表皮帶行程的一個單位長度,脈沖頻率和皮帶速度成正比。
外殼材質為鑄鋁,能適應于露天工作環境交流脈沖發生器不需要調整或更換炭刷,高精度應變片式傳感器安裝于受拉部位,以減少非線性誤差,保證整個系統的穩定性,其維護量極小。兩只橫梁上吊有四只拉式稱重傳感器對稱重橋架提供支撐,稱重橋架為單元組件結構,可方便迅速的進行現場安裝,只需八只螺栓安裝固定。
(三)稱重傳感器
科達衡器生產的ICS-14,ICS-17,ICS-20系列電子皮帶秤均采用拉式電子應變式稱重傳感器。主要技術指標如下:
◇ 外殼:“S”型密封保護
◇ 非線性:<0.03%FS
◇ 非重復性:<0.01%FS
◇ 蠕變:<0.02%FS
◇ 零點輸出:±1%
◇ 在最大流量下,傳感器彈性體施力點位移不大于0.2mm
◇ 溫度靈敏度: 間隔:0.0008%FS/oF
零點:0.0015%FS/oF
◇ 滯后誤差:0.02%
◇ 靈敏度誤差:±0.1%
◇ 過載能力:傳感器容量的150%
稱重橋架裝有的稱重傳感器檢皮帶上物料重量,送入數字轉換,轉換器將傳感器模擬星轉換為字量,送入積算器Z測速傳感器將帶輸送機的速度信號也送入積算器;積算器把接收到的速度信號及量信號進行處理,得到物料的累計量及瞬時流量
(四)積算器,是在以往數千臺電子皮帶秤實際使用經驗的基礎上開發設計的最新型儀表,主要特點為:智能型、人機對話型式,中文顯示各種信息,所有操作均可在儀表的提示下完成,操作、校準特別方便。獨有寬電壓設計,抗干擾能力強。
該儀表除具有自動零點校準、自動零點跟蹤、自動間隔校準、故障自診斷、高低限報警、打印、通訊等功能外,又增加了線性補償,可編程模擬輸出,可編程數字輸入/輸出,多層次口令保護、多路輸入/輸出、多種通訊協議(可選)等功能。A/D轉換器16位,儀表精度0.01%。
積算器特點:
1. 電路設計:以微機為基礎的電路設計,CPU采用8位,16位A/D轉換;
2. 數據儲存,CMOSRAM,電池保存數據可達10年;
3. 相對濕度:95%無凝結;
4. 顯 示:中文、液晶顯示屏;
5. 電 源:寬電壓設計開關電源110V~260VAC穩定運行, 50/60Hz;
6. 精 度:-40度到+50度間的誤差在稱重傳感器量程的0.044%以內;
-10度到+50度間的誤差在稱重傳感器量程的0.022%以內;
7. 線 性 度:凈重從0%到滿載的105%,誤差低于0.01%;
8. 輸 入:重量:來自稱重傳感器的毫伏信號;
速度:來自測速傳感器的脈沖信號;
9. 輸 出:為稱重傳感器提供激勵電壓
測速傳感器:提供24VDC
遠程脈沖輸出:正比于累計量
模擬輸出:正比于流量的0—20mA或4—20mA電流輸出(可選)
10.通訊接口: RS-232/485(可選)
皮帶秤儀表:XR2001/2011/2012/(MT)2101/3011/6001(可替代原型號電腦積算器201、301)
數字轉換作為10-14型稱重橋架與MT2301積算器的聯系紐帶,為稱重傳感提供激勵并將稱重傳感器輸出的擬信號轉換為實際的數字信號,穩定的數字輸出提供了非常高的溫度穩定性并且因?yàn)榉Q重傳感器輸出信號是數字信號,線損實際上已被消除,而且維持了信號的完整性。
數字轉換器無需周期性調整和標定,不需維護,外殼采用鋼制,防水、防塵,符合NEMA4標準。
注:當秤架與儀表的距離小于600米時,可以不用MT230lD數字轉換器,只選用MT2201型儀表。
三、電子皮帶秤工作原理:
電子皮帶秤稱重橋架安裝于輸送機架上,當物料經過時,計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器,產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上,提供一系列脈沖,每個脈沖表示一個皮帶運動單元,脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號,通過積分運算得出一個瞬時流量值和累積重量值,并分別顯示出來。
四、單托輥電子皮帶秤的技術參數(部分)
1、單托輥電子皮帶秤皮帶寬度:
通常生產寬度為500~1400mm,如有特殊要求, 300~500mm,1400~2400mm都能生產。
2、單托輥電子皮帶秤皮帶速度:
通常速度0.8~4.0m/s,不在此范圍內也可設計生產。
3、單托輥電子皮帶秤電源:
電源電壓:187~242VAC;頻率:50±1Hz;功率不大于50W。
4、單托輥電子皮帶秤工作環境溫度:
秤架部分:-20~50℃,儀表部分:-10~50℃。
5、單托輥電子皮帶秤皮帶輸送機傾角:
皮帶秤架適合安裝傾角最好不大于18°,角度越小對稱量準確度越有利,特別是ST4,最好不要超過6°。
6、單托輥電子皮帶秤槽形角:
皮帶秤的槽形角最好不要超過35°,槽形角越小對稱量越有利。
7、單托輥電子皮帶秤秤架安裝現場到儀表的最大距離為900m。
欲了解單托輥皮帶秤價格和更多單托輥皮帶秤選型推薦,歡迎撥打0595-85759933上一個產品:高精度皮帶秤下一個產品:雙托輥電子皮帶秤相關產品: 多托輥皮帶秤 雙托輥電子皮帶秤 單托輥皮帶秤 高精度皮帶秤 皮帶秤-
